半导体器件的开关特性（三极管）

需要 ON安森美 品牌产品可找现代芯城


  三极管（transistor)与二极管一样同样具有开关特性，而且三极管还具有电流驱动、电压变换等能力，因此三极管在逻辑电路设计有着不可替代的作用。早期的TTL(transistor-transistor logic)电路就是以三极管为基础发展起来的。虽然TTL电路一般属于中小规模电路，在后期发展中被MOS替代，但早期对逻辑电路的贡献是不可磨灭的，目前市面上可以见到的中小规模电路如TTL,LVTTL(low voltage TTL)电路仍然占主流低位。三极管不仅具有电流放大特性，同时具有开关特性，在数字电路中，我们主要以三极管的开关特性进行介绍，最终利用三极管实现TTL逻辑电路。

三极管符号



原理图符号

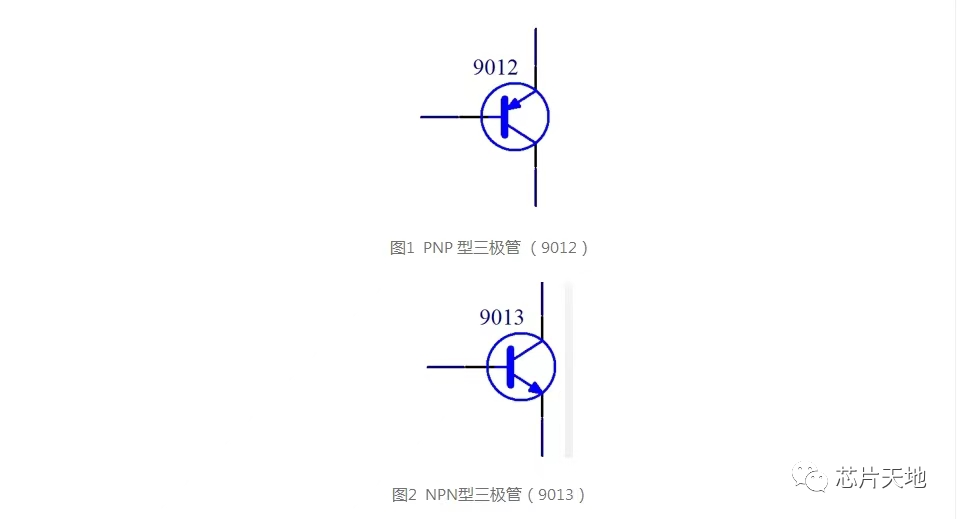

三极管根据PN结的结构不同，有不同的符号。一般在原理图的设计中有如下表示方法，其中9012与9013对应的两种小功率三极管的型号。

需要 ON安森美 品牌产品可找现代芯城

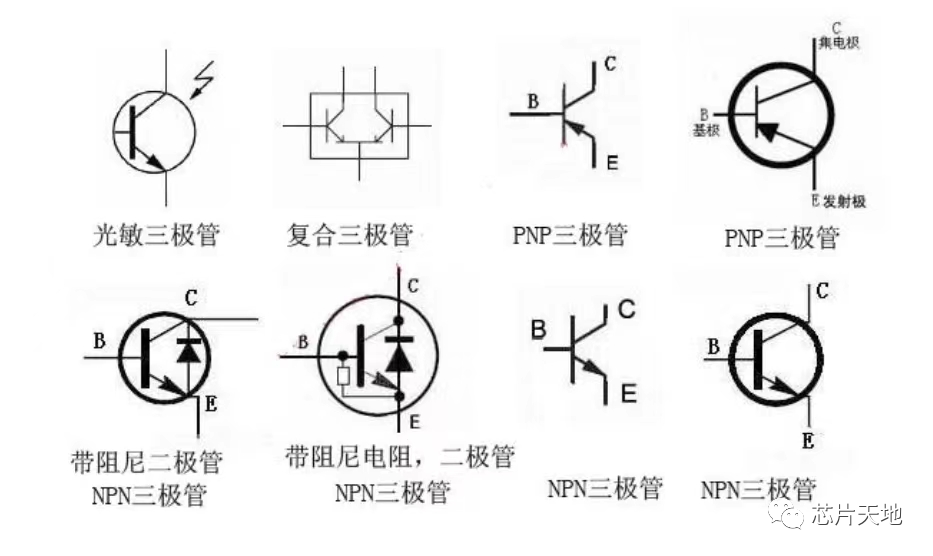

不同类别特殊功能或用途的三极管符号也不相同，如下图所示：
